【摘要】
在塑料激光焊接中，下层材料表面吸收激光能量，然后熔化，然后将热量传递给上层材料，熔化上层材料的焊接表面，然后形成一个完整的熔池。在焊接过程中，熔池的热量会扩散到周围。
在塑料激光焊接中，下层材料表面吸收激光能量，然后熔化，然后将热量传递给上层材料，熔化上层材料的焊接表面，然后形成一个完整的熔池。在焊接过程中，熔池的热量会扩散到周围。辐射红外线与熔池温度的一般关系（熔池温度越高，红外能量密度越高）：
熔池辐射的红外信号中只有一小部分被温度计接收，如图2所示。温度计接收熔池发出的红外信号后，比较其校准值，得到熔池目前的校准温度值。温度计的校准一般由专用仪器进行。出厂时，有一个标准热源，可以设置温度(如100°C、150°C、200°C等。).温度计接收这个温度的红外信号后，通过软件的校准计算，将温度计上的反应温度值记录为仪器设置的温度。
此外，从图2可以看出，红外信号最强的波段在2um-以上的范围内。如果使用该范围的红外信号进行软件处理，信号处理和结果分析将相对容易。

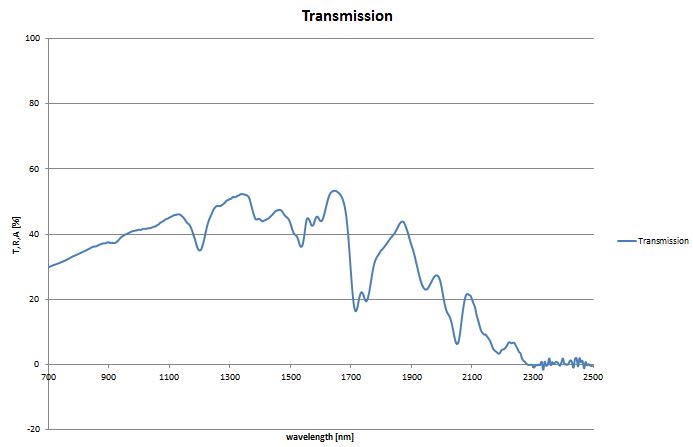

熔池热量的红外信号从熔池中散发出来，穿透上层塑料材料，然后才能被温度计检测到。以尼龙材料为例，以PA66和PA66GF30为例。红外穿透率图如图3所示:
通过图谱，我们发现2um波段以上普通塑料材料(无定型材料除外)的红外渗透率很低，正如我们之前所说，红外信号最强的波段在2um以上。因此，熔池发出的红外信号很难处理。
因此，在使用温度计作为塑料激光焊接的监测对象之前，必须在实验室验证该方法是否可行。如果温度计本身设置的监测波段不当或红外信号较弱，则不能使用温度计作为激光塑料焊接应用的监测对象。
| 免费提供解决方案/免费打样 18565508110
上一篇： 激光切割机的简介以及适用切割材料
下一篇：普通光可以聚焦变成激光吗？
